- Crystal Core(CC-1) -

Sync I/O Toolbox SX-20
FairlightのSX-20は用途の広い“Sync I/Oツールボックス”で、基本のXynergiシステムに標準装備されます。SX-20は2chのマイク/インストルメントプリアンプに加え、追加で2chのバランスアナログ入力、12chのバランスアナログ出力、4chのデジタル入力と8chのデジタル出力があります。
さらにSX-20には精度と正確さで業界をリードしているフェアライトのパワフルな同期系とマルチマシン9ピンコントロールを含みます。
そのうえ、SX-20はHD Trilevel Sync, Video Sync, Wordclock, AES, LTCなどのあらゆるフレームレートでもシステム同期を提供します。またユニットはどんな標準レートでもLTCを生成することが可能です。CC-1と組み合わせると、SX-20は様々なオーディオレコーディング、制作プロダクションやポストプロダクションに必要なすべての機能を提供します。

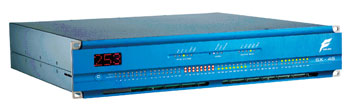

SX-48
フェアライトのオプションSX-48 Signal Exchangeはフレキシブルで、かつ経済的なI/Oを持ち、Xynergiプラットフォームを拡張します。1枚のCC-1カードはMADIを通して1台のエンジンにつき最大192チャンネルのI/Oをサポートし、同時に4台までのSX-48ユニットを接続することができます。

SX-48は44.1kHzから96kHzのすべての標準サンプリング周波数に対応するように設計されています。フェアライトの名高いI/Oは、最高6枚のアナログもしくはデジタルI/Oカードを各SX-48ユニットに混在して実装することができ、8チャンネル単位のブロックにインストールすることができます。必要に応じて後でカードを追加することもできます。SX-48はどんなフレームレートでも外部SyncのHD Tri-level Sync, Video Sync, Wordclock, AESをリファレンスとして受け取り同期します。フェアライトのTSCP (Total Studio Connectivity Protocol) は、TSCPネットワークにおけるすべてのSX-48 I/Oリソースの高度な管理を可能にします。

Flexible
SX-48設計のポイントは2Uフレーム上で最大6枚の8チャンネルI/Oカードのどんな組み合わせでも柔軟にユニットを構成できることです。
次のオプションから任意の組み合わせを選択することができます。
・ 8チャンネルAES I/O
・ 8チャンネルAES SRC I/O (サンプリングレートコンバータ含む)
・ 8チャンネルアナログインプット
・ 8チャンネルアナログアプトプット
・ 8チャンネルアナログアウトプットとスピーカーのリレイ保護
・ 4チャンネルハイクオリティマイクプリアンプ* (1フレームごと)  *少なくとも1つのアナログ入力をフレームに装着する必要があります。

ユニットの上部の6つのスロットは上記8チャンネルI/Oカードをサポートするのに使われ、マイクロフォンプリアンプカードはユニットの下側にインストールします。

Single Status
SX-48フロントパネルは96LEDあり、フレームに装着された各入出力のチャンネルステータスを示します。
LEDステータスは次の信号ステータス*を示します。
OFF - OFF 暗い緑 - 信号有 明るい緑 - -20dBFSと-8dBFSの間の信号 黄色 - -8dBFSと-2dBFSの間の信号 赤 - -2dBFSと0の間の信号
*ユーザー定義レンジは将来のリリースで対応予定です。

SX-48スペック一覧

8 Channel AES Cards - AES/EBU Inputs
・ 200mV最小差
・ 入力インピーダンス110 Ohms transformer isolated
・ チャンネルステータスFPGAテクノロジーシステムはチャンネルステータスにインセンシティブです

AES/EBU Outputs
・ 出力レベル4V
・ 出力インピーダンス110 Ohms transformer isolated
・ チャンネルステータス、プロフェッショナル、ノーマルオーディオ、ソースロック
・ サンプル周波数はプロジェクトサンプルレート、ステレオフォニック、24ビットワード長に設定されます

System Sample Rates
・ 32, 44.056, 44.1, 48 and 96kHz(ユーザー選択可能)

Run-up/Run-down Sample Rates
・ 44.056, 44.144, 47.952, 48.048, 95.904, 96.096kHz

SRC Range (with optional SRC I/O module)
・ Input: 0.33 to 3.0x system sample rate with range limits of 15kHz to 108kHz

Clock References
・ Internal, AES reference, WCLK, any Digital Input, Video Reference or LTC Input.
・ The system may be run at 96kHz locked to a 48kHz reference, or at 48kHz locked to a 96kHz reference.

仕様は予告なしに変更されることがあります。
